OCI 光路長度測量：空間分辨率設置與折射率校準要點

  ICC訊   使用OCI測量光路長度時，大家有考慮過儀器當前設置的空間分辨率是多少嗎?是否能達到測試需求的精度? OCI設備空間分辨率最高可達10μm，但想達到10μm級的空間分辨率是需要自行設置的。

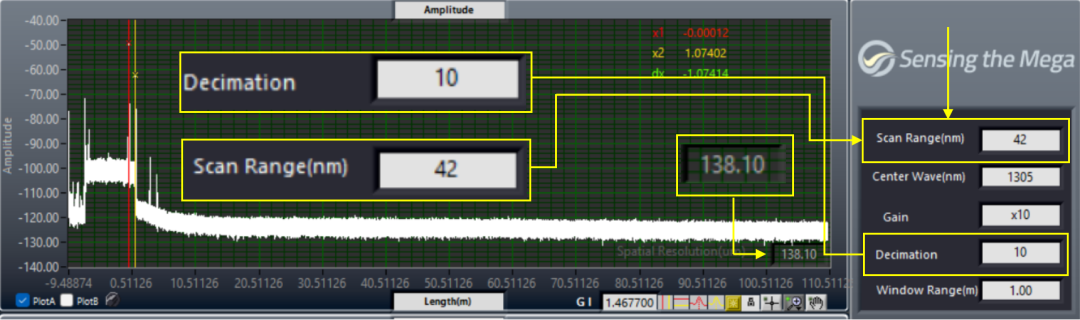

  如圖標記的窗口所示，在圖上的配置參數下，儀器空間分辨率為138.10μm，我們可以通過Scan Range(波長掃描范圍)和Decimation(降點)來設置空間分辨率，當我們將波長掃描范圍設為“70”，降點設為“1”時，此時空間分辨率為8.28μm。

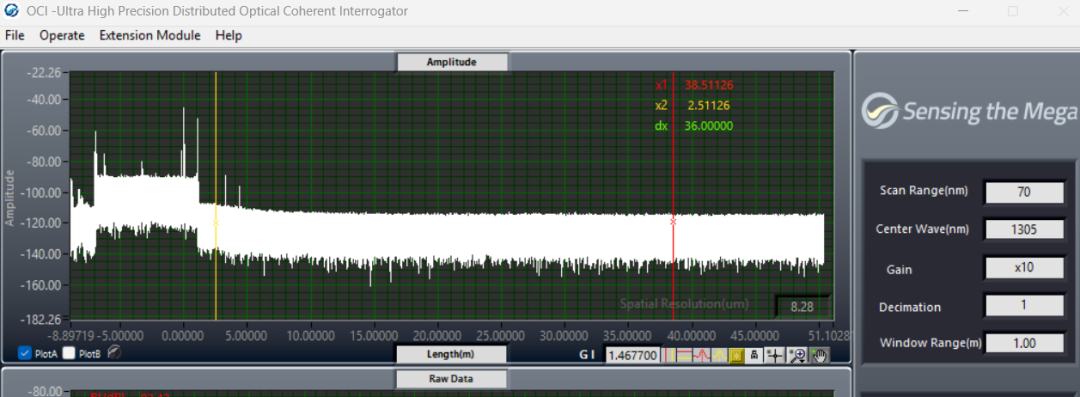

波長掃描范圍設為“70”，降點設為“1”時

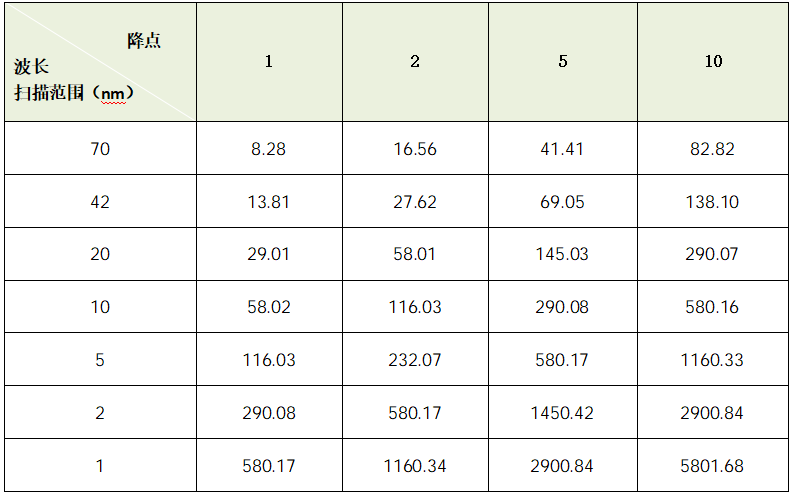

表1空間分辨率（μm）對照表

  上表為幾種常見的掃描范圍和降點所對應的空間分辨率，可以根據不同需求設置不同的空間分辨率。

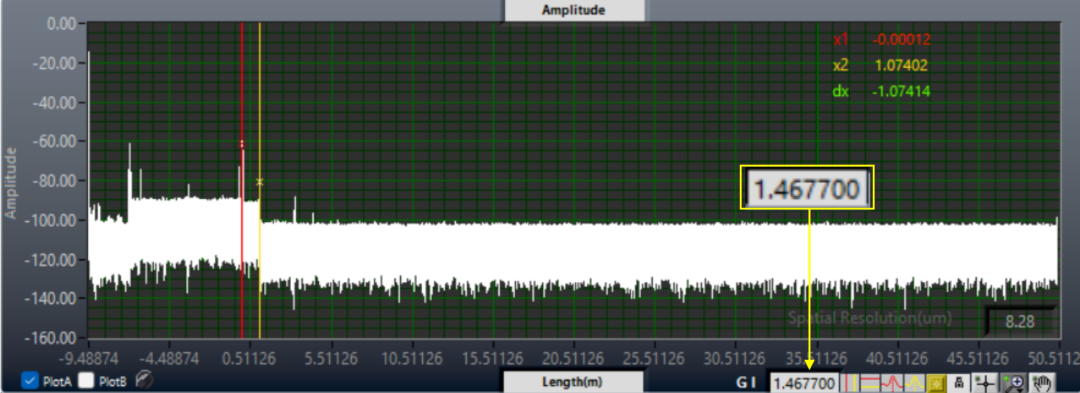

  光纖長度能否準確測量跟折射率設置息息相關，O波段OCI設備默認折射率為1.4677(如上圖所示)，也是通常13波段的光在常規單模光纖中的標稱折射率。

  當待測光路的折射率不是1.4677時，可以通過以下兩種辦法準確測量光路長度。

  1. 已知待測光路的折射率：可以將儀器折射率改成樣品實際折射率，即可準確得到光路實際長度。

  2. 已知待測光路長度：利用儀器測量出的長度進行校準折射率。例如，已知待測光路長度為1m，但儀器測量顯示長度為0.5m，此時將折射率修改為0.7339，則此時儀器顯示光纖長度為1。

  { 光纖長度測量注意事項 }

  ● 設置空間分辨率

  通過選擇掃描波長和降點，設置所需的空間分辨率。

  ● 修改折射率，標定長度
