火山引擎正式上線 102.4T 自研交換機，構建 AI 網絡新底座

  ICC訊 從 AI 大模型訓練到多模態推理，算力規模持續放大。網絡已成為決定 AI 系統上限的關鍵因素：不僅需要更高帶寬，還需更少層級以實現低成本、低時延互聯?；趯Τ笠?guī)模 AI 集群的長期實踐與思考，火山引擎正式上線 102.4T 自研交換機，并以此支撐新一代 HPN 6.0 架構，可支持十萬卡級 GPU 集群的高效互聯。

  創新的硬件設計

  火山引擎自研的 102.4T 交換機憑借多維度的硬件技術創新和細節打磨，以高性能、高穩定、低成本的核心優勢成為下一代 AI 網絡的關鍵硬件底座。

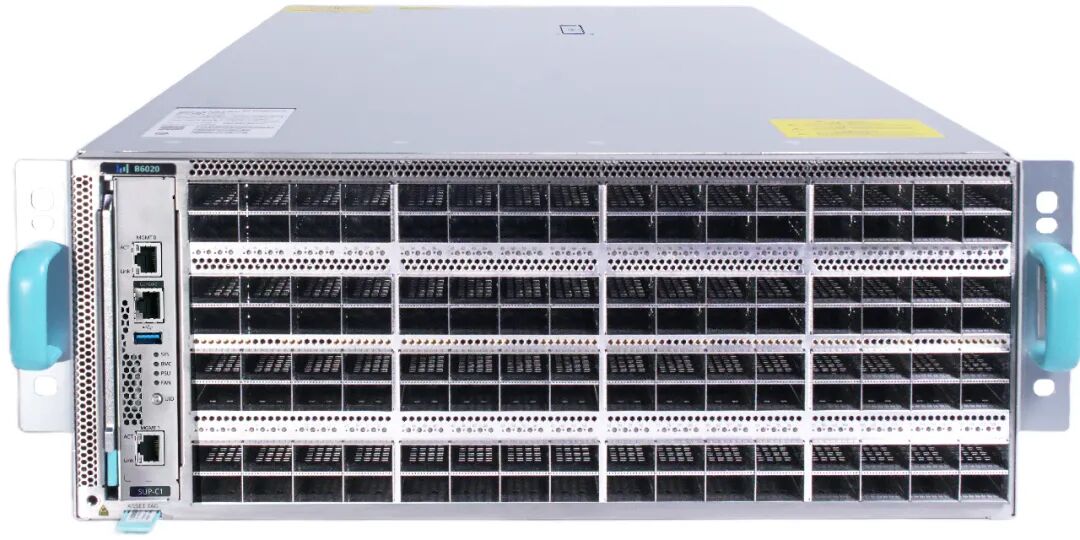

  圖1 火山引擎 102.4T 自研交換機

  其核心特性如下：

  ?  全端口 LPO 支持：實現低時延、低功耗、低成本，兼顧性能、穩定與成本。

  ?  創新的高速系統設計：使用 3 層扣板架構，在 4U 空間實現了 128 個 800G OSFP 端口。高速系統首創 SerDes PCB RDL 設計，MAC 板僅為 36 層，結合 M8N+M7 疊層，實現了小于 20dB 的 Bump-Bump 損耗 ，在無 Cable 和 PHY 的條件下極致支持 800G LPO。

  ?  精密的結構與裝配：創新的板載定位與多級導向精準裝配方案大幅提升了組裝效率。通過優化連接器同向布局釋放容差能力，累計公差減少 50%，為長期穩定運行筑牢基礎。

  ?  極致的風冷散熱：為應對單芯片超過 1600 W 的散熱壓力，散熱器融合了非牛頓流體材料、石墨烯導熱材料與強化毛細結構，并配合系統級定向風場設計，最終實現 40℃ 環溫下 1800m 海拔滿配穩定運行，將風冷技術潛力挖掘至極致。

  ?  超大尺寸芯片焊接：通過仿真和推導熱形變數據，在板圖設計與生產中實現精確熱補償，成功攻克超大尺寸芯片的 SMT 焊接難題，目前焊接良率達到 100%。

  ?  模塊化與成本效益：機電結構、管理板等核心部件復用上一代成熟設計，僅需更換端口板即可適配不同應用需求，顯著降低后續升級與維護成本。

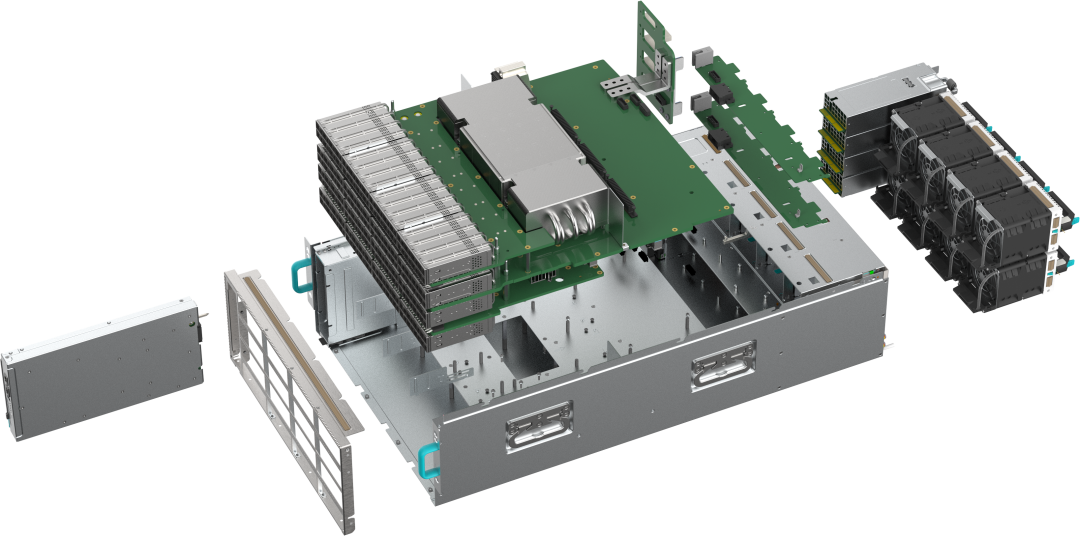

  圖2 102.4T 自研交換機內部構成

  極致的軟件特性

  Lambda OS 是火山引擎自主研發的網絡操作系統，它以開源 SONiC 系統為基礎，結合業務場景和大規模網絡運維經驗，進行了深度產品化定制與創新。

  全局負載均衡

  AI 大模型的流量特征呈現為大流（Elephant Flow）和少流（Paucity of Flows），網絡負載不均會導致部分鏈路空閑而部分鏈路擁塞丟包，使帶寬利用率從設計的 90% 降至 50% 以下。傳統 Hash 算法的不均可能導致部分鏈路延遲飆升，拖慢整個集群的參數同步。例如，某鏈路擁塞導致同步延遲增加 10 ms，迭代 1000 次后總延遲將增加 10s，嚴重影響模型訓練效率及推理用戶體感。

  為此，火山引擎與芯片廠商深度合作，聯合開發了業界首個可擴展的全局網絡負載均衡技術——SGLB（可擴展且穩健的全局負載均衡）。SGLB 基于全局拓撲，能夠微秒級感知鏈路擁塞狀態，并計算端到端最優路徑。實測性能表明，相較于傳統 Hash 選路，GPU 網絡帶寬可提升 40%。更多技術細節，可參閱 SIGCOMM 2025 的相關論文：https://dl.acm.org/doi/10.1145/3718958.3750527。

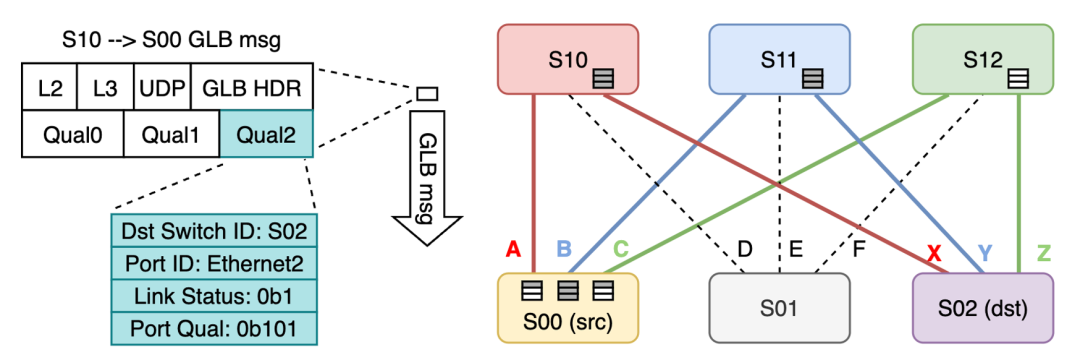

  圖3 SGLB 示意圖

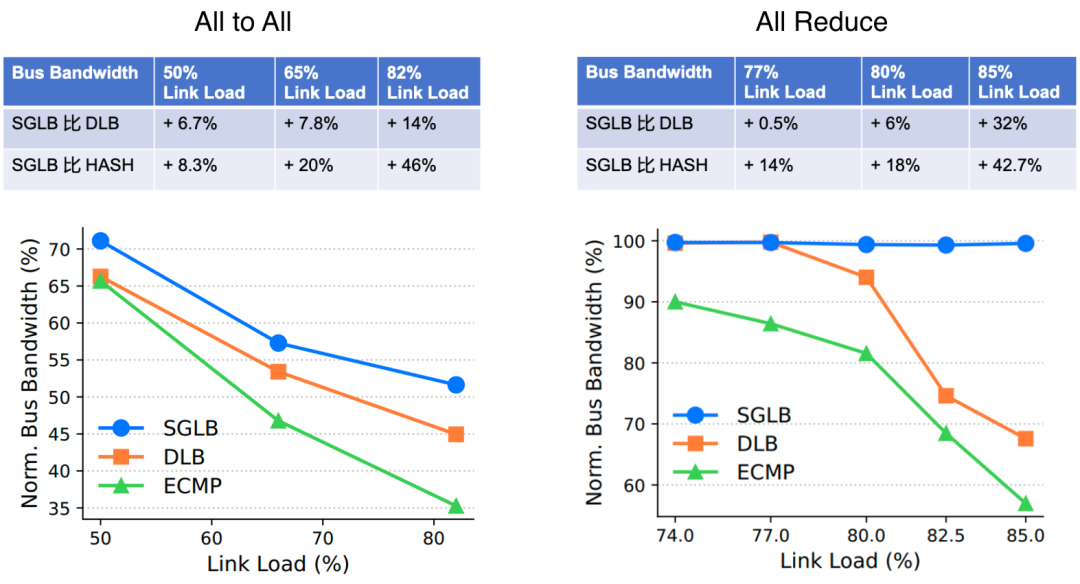

  圖4 SGLB 性能數據

  帶寬對稱性負載均衡

  在小規模網絡集群中，設備間通常存在多鏈路互聯，帶寬具有對稱性。如圖 5 所示的拓撲，當一條 800G 鏈路斷開時，理想情況下業務帶寬也應相應損失 800G。然而在實際場景中（如圖 6 所示），由于 BGP 路由仍然可達，且傳統負載均衡無法感知全局拓撲變化，導致業務帶寬損失被不成比例地放大，損失值可能是物理帶寬損失的數倍，最高可達 32 倍。

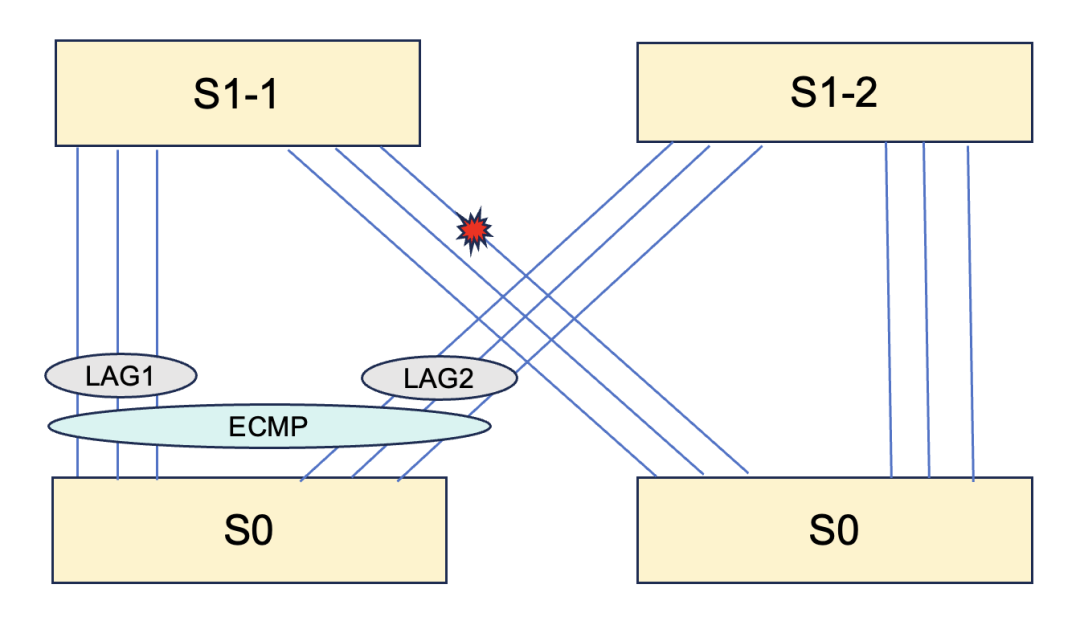

  圖5 小規模集群網絡

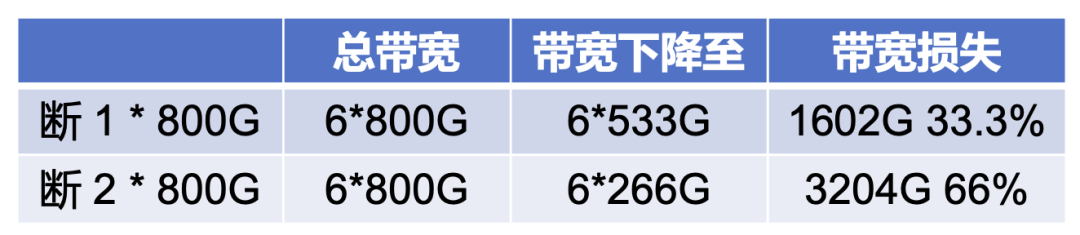

  圖6 非對稱下的業務帶寬損失

  因此，Lambda OS 設計了帶寬對稱性負載均衡機制。該機制能夠感知拓撲中的帶寬對稱性，確保物理帶寬損失與業務帶寬損失呈線性關系，從而提升網絡的可預期性。

  微秒級路由收斂

  在 AI 網絡中，鏈路抖動對模型訓練和推理有直接影響。大模型訓練期間，成千上萬的 GPU 需頻繁同步數據，任何鏈路抖動導致的丟包都會使其他數千個 GPU 必須空轉等待，形成“木桶效應”，極大地降低 GPU 利用率，造成算力資源浪費。公開資料顯示，一個萬卡 AI 集群每年因鏈路故障導致的訓練中斷約 60 次；谷歌在 OFC 2025 的報告中也指出，百萬級鏈路規模下，每日故障約 40 次，月均約 1200 次。因此，在鏈路故障時快速切換路由、減少丟包至關重要。

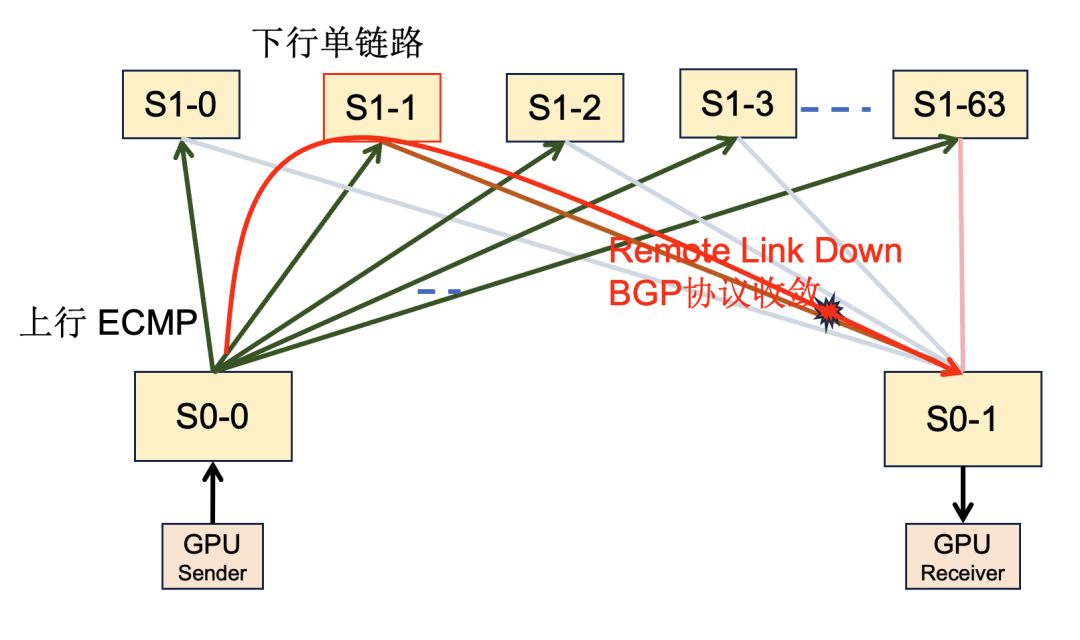

  圖7 路由收斂示意圖

  鏈路故障時，快速切換流量的瓶頸在于跨設備的遠端鏈路中斷（Down）時的路由收斂。業界通過協議優化，通常能實現秒級收斂。例如，AWS 在 re：Invent 2024 上介紹其自研的 SIDR 協議，將路由收斂時間從 10s 優化至 1s。

  基于在 SGLB 實踐中積累的微秒級端到端路徑感知能力，火山引擎設計并實現了自研的 SyncMesh 路由協議，其特點如下：

  ?  硬件卸載與微秒級切換：SyncMesh 支持芯片卸載，實現微秒級端到端狀態感知與路徑切換。

  ?  收斂性能與路由規模解耦：在萬級路由規模下，仍能保證微秒級的收斂速度。

  與業界 1s 級的路由收斂性能相比，SyncMesh 將其提升至 50 μs，實現了 5 個數量級的性能飛躍。

  微秒級可視化監控

  HFT（高頻遙測）支持對全量端口帶寬、隊列長度等多個統計指標進行微秒級監控，解決了傳統秒級監控難以觀測和分析業務流量細節的問題。

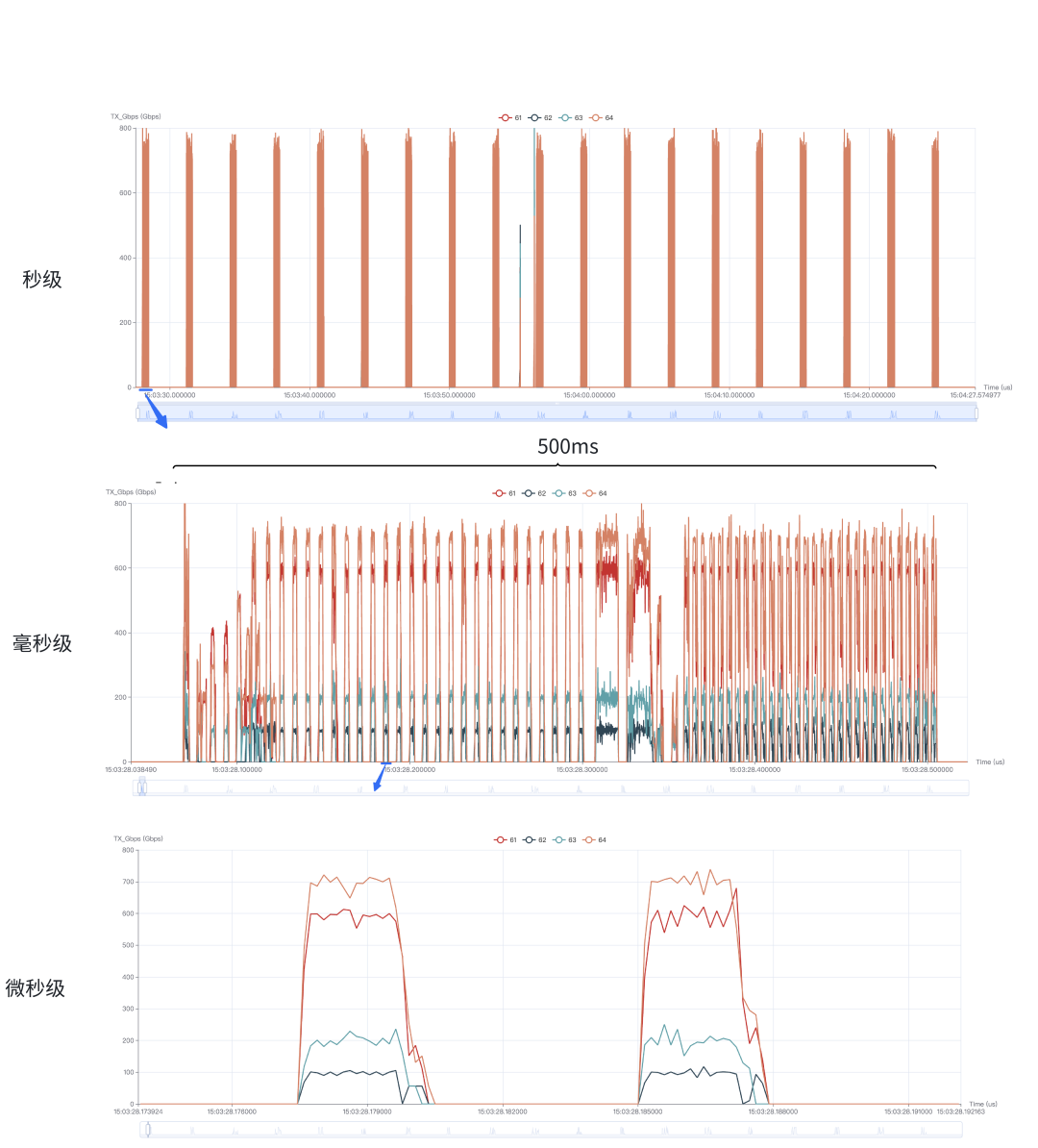

  圖8 LLaMA 流量模型下的微秒級監控數據

  新一代的 HPN 網絡架構

  基于 102.4T 自研交換機在軟硬件一體化方面的能力積累，火山引擎推出了面向訓推一體場景的融合網絡架構——HPN 6.0。圍繞“規模、融合、確定性”三個核心目標，HPN 6.0 重新定義了超大規模算力集群的網絡底座。

  - 超大規模演進能力

  ?  采用三層 Clos 架構，單 POD 最大支持 65k 規模組網，集群能力可線性擴展至百萬級。在不引入額外層級的前提下，HPN 6.0 兼顧了規模擴展性與網絡時延可控性，為十萬卡、百萬卡時代提供了可持續演進的網絡基礎。

  - 面向訓推一體的深度融合設計

  ?  網絡支持 200G/400G/800G RDMA NIC 的混速組網，并針對不同速率、不同代際 GPU 間的帶寬不對等與通信模式差異引入了創新優化方案，確保多代算力與多類型業務能夠穩定協同。

  ?  同時，HPN 6.0 提供算子級與任務級雙粒度 QoS 能力，使網絡資源能夠精準匹配訓練、推理等不同階段的通信特征，為大規模分布式訓練提供可預期、可驗證的高性能通信。

  - 以確定性為目標的穩定性體系

  ?  通過多平面容災架構與芯片級 Fast Failover 能力，實現微秒級故障收斂，將網絡異常對算力任務的影響控制在最小范圍內。

  ?  結合微秒級流量可視化與億萬分之一丟包級別的可感知能力，使網絡問題從“事后定位”轉變?yōu)椤笆虑案兄保瑸槌笠?guī)模 HPN 網絡的長期穩定運行提供底層保障。

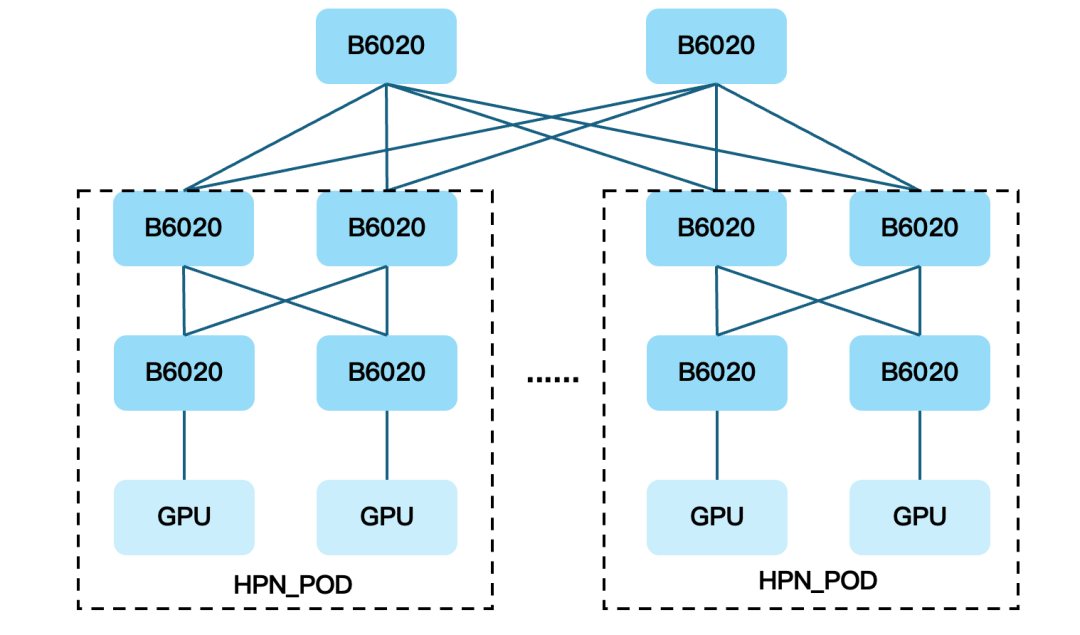

  圖9 火山引擎 HPN 6.0 網絡架構

  結束語

  102.4T 自研交換機和 HPN 6.0 網絡架構的上線，是火山引擎 AI 網絡架構演進中的一個重要里程碑。它不僅滿足了當前大規模 GPU 集群的嚴苛需求，也為未來的網絡升級奠定了堅實的基礎。隨著 AI 技術的飛速發展，從 800G 到 1.6T，從萬卡到更大規模的算力集群，網絡基礎設施的演進之路永無止境?；鹕揭鎸⒗^續在硬件、軟件和系統架構上不斷探索與創新，構建更高效、更穩定、更可持續演進的 AI 網絡底座，推動 AI 技術浪潮向前發展。
