形識洞察 | 一文讀懂：平面光波導（PLC）分路器耦合技術

  ICC訊   高速光纖寬帶、流暢云服務及實時5G通信，均離不開PLC分路器耦合技術的支撐。作為光纖通信網絡的關鍵無源器件，PLC光分路器決定著FTTH與PON網絡的信號分配效率。本文將系統介紹其分光原理及芯片與光纖的精密耦合工藝。

  PLC光分路器介紹

  PLC光分路器是由一個PLC分路器芯片和多個光波導陣列（即輸入端和輸出端光纖陣列）組成，光纖陣列分別耦合在PLC分路器芯片的兩端。也就是說，芯片的兩端分別耦合封裝輸入端和輸出端多信道光纖數組，而光信號的分路功能全部在芯片上完成。一個芯片上即可實現多達64個分路（常見規格為1×64，部分設計可擴展至128路）。

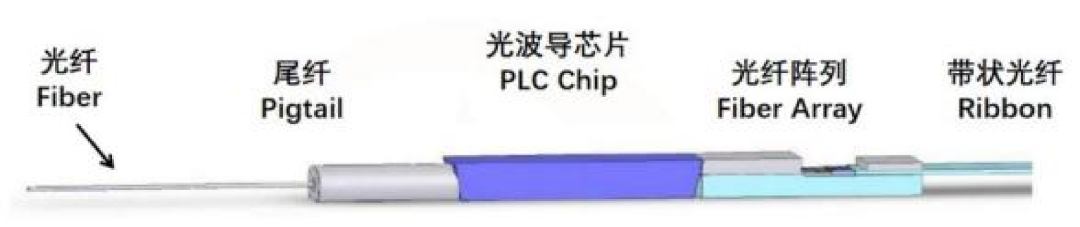

圖 PLC光分路器中PLC芯片與FA自動耦合封裝

  核心原理：Y形分支與功率分配

  PLC分路器的核心功能是功率分配。其基本原理是利用嵌入在芯片中的通道波導，讓光在傳輸過程中經過特定的分支結構，將光能量從一個波導均勻地分配到多個波導中。

  最基本的構建模塊：1×2 Y形分支單元

  所有PLC分路器都始于這個最簡單的結構：一個輸入波導在某個點對稱地分裂成兩個完全相同的輸出波導，形狀像一個大寫字母“Y”。

  理想情況下，由于結構的嚴格對稱性，光功率會被均勻地分配到兩個輸出臂中，每個輸出端口恰好獲得50%的輸入功率。對應的理論分配損耗為：

  ?10log10(1/2)≈3.01dB

  也就是說，即使沒有任何額外損耗，分光這件事本身就會帶來約3dB的功率損失。

  在實際器件中，由于波導表面粗糙度、材料吸收、彎曲輻射等因素，還會產生額外的附加損耗。因此，一顆1×2 PLC分路器的實際插入損耗通常在3.3dB左右。

  如何實現不同的分光比（如1xN）

  一個標準的1xN（例如1x4, 1x8, 1x16, 1x32, 1x64）是通過級聯多個1×2等比分光單元來實現的。

  以1x4分路器為例：

  1. 第一個1x2分路器將輸入光分成兩等份（每份50%）；

  2. 每一份光再分別進入一個獨立的1x2分路器；

  3. 最終，光被均勻分成4等份，每個輸出端口獲得25%的輸入功率。

  同理，1×8需要3級級聯（共7個1×2單元），1×16需要4級級聯（共15個1×2單元），依此類推。

  通過控制級聯的級數和每個1x2分路器的分光比，理論上可以實現任何1xN或MxN的拓撲結構。

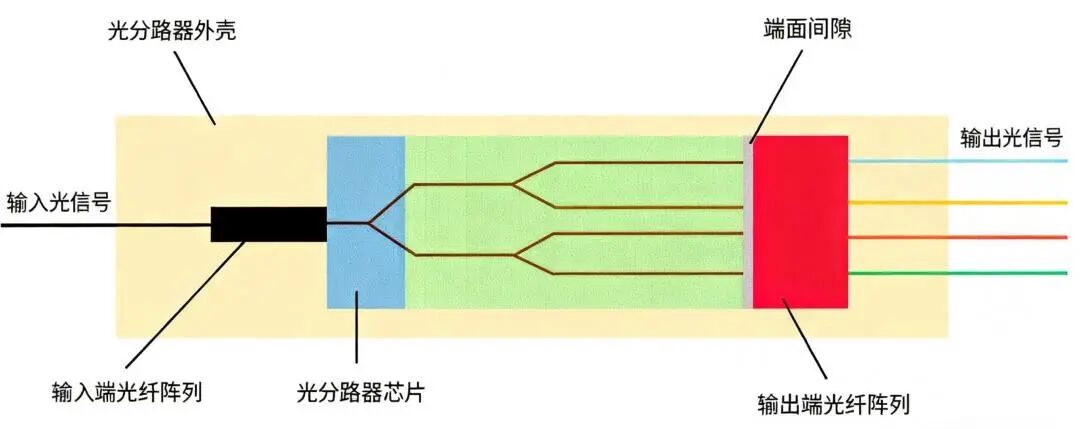

圖 平面波導型（PLC）光分路器平面示意圖

  耦合對準：PLC分路器的“靈魂工藝”

  光波導芯片做得再好，如果和光纖“對不齊”，一切都是白費。耦合對準是整個封裝過程中技術難度最高、直接影響產品性能的關鍵環節。

  為什么要對準？

  PLC芯片光波導模場僅4–6μm，單模光纖模場約8–10μm。兩者尺寸不同、形狀差異也很大：芯片波導截面通常為矩形，而光纖模式是圓高斯型。

  若無六維高精度對準，光軸偏移與模場失配會造成嚴重光能量泄漏，大幅增加耦合損耗。

  集成光子芯片常通過SSC 模斑倒錐結構放大芯片模場，適配光纖模式；而石英基PLC分路器，主要依靠精密對準、波導優化與折射率匹配封裝，提升模場重疊率，實現低損耗高效耦合。

  六維對準有多精密？

  PLC分路器的耦合涉及6個自由度的調節：X、Y、Z三個方向平移，以及α、β、γ三個方向轉動。要使封裝后的器件性能良好，對準的平動精度要求通常在亞微米至微米級，轉動精度高于0.01度（具體取決于器件指標）。

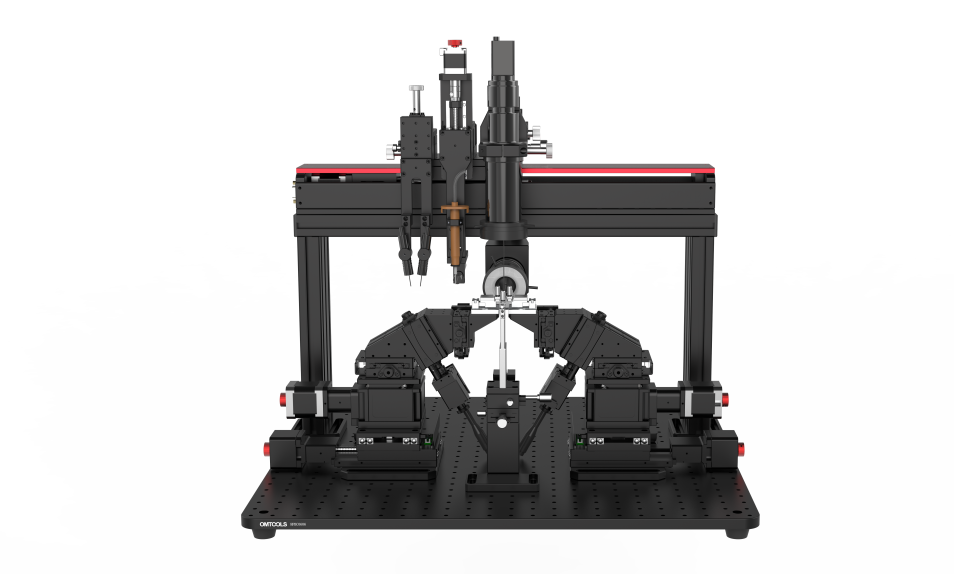

圖 形識智能PLC光波導耦合裝備高精度雙六軸調整臺

  一根頭發的直徑大約是50-80微米——亞微米級的對準精度意味著要將光纖與芯片對準到頭發絲直徑的百分之一甚至更低級別。

  手動對準 vs 自動對準

  傳統的手動對準依賴操作人員通過顯微鏡觀察，使用六維精密調節平臺逐點調整。手動對準雖然設備成本低，但存在效率低、重復性差、人為誤差大等問題——操作人員需長時間保持高度專注，易因疲勞導致對準偏差。據行業數據，人工單次對光平均耗時約4分鐘，返工率可高達12%。

  相比之下，自動對準系統通過高精度六軸臺、動態視覺閉環補償系統與智能優化算法，實時監測輸出端的光功率，并根據功率變化動態調整位置，直至找到最優耦合點。這種自動化方法不僅能將對準時間壓縮到秒級，還能將插入損耗波動范圍從0.4-0.9dB縮小至0.1-0.5dB，返工率降至2%以下。

  光纖與PLC芯片耦合流程

  1. 耦合前準備

  芯片預處理：端面研磨拋光 (粗糙度 Ra<5nm)，清潔去除污染物；

  光纖陣列制備：光纖與V型槽精確對準，UV膠固化，端面研磨；

  器件清潔：采用超聲波清洗+等離子體處理，確保耦合界面無雜質。

  2. 主動對準-核心流程

  粗略定位：通過顯微鏡或機器視覺系統，將光纖陣列與芯片端面初步對齊；

  精密掃描：通過六維電動位移臺，在X、Y、Z三個平移軸和俯仰、偏擺、旋轉三個旋轉軸上微動，掃描光纖的位置；

  尋找峰值：當掃描到光功率計讀數最大時，即表示光纖與波導達到了最佳對準位置。

圖 形識智能PLC光波導耦合裝備示意圖

  3. 點膠與固化

  UV光固化：在對接處點涂折射率匹配的紫外膠，然后用紫外光照射使其快速固化。

  4.測試與檢驗

  封裝后進行插入損耗、回波損耗、均勻性等全參數測試，確保符合行業標準。

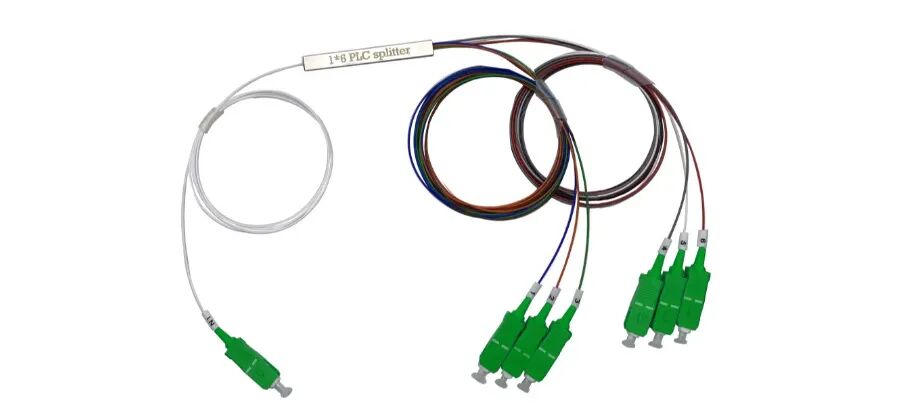

圖 1x6PLC光分路器

  PLC應用方向

  PLC分路器耦合技術的突破，推動了光通信網絡向更高密度、更高效率發展，核心應用場景包括：

  FTTX與PON網絡

  作為ODN網絡核心，連接OLT與眾多ONU，實現光纖到戶/到樓/到桌面的大規模部署；

  數據中心互聯：

  高密度PLC分路器支持400G/800G光模塊的并行測試與光信號分配，提升數據中心帶寬利用率；

  光纖傳感網絡

  在分布式光纖傳感系統中，實現多通道傳感信號的高效分配與采集；

  光測試測量

  作為光功率分配標準件，用于光器件測試、系統校準等精密測量場景；

  5G前傳網絡

  支持波長路由與信號分配，滿足5G網絡的低時延、高帶寬需求。

  形識智能：PLC光波導耦合裝備

  隨著自動對準技術在PLC耦合封裝中日益普及，行業對六維精密運動平臺和智能化算法的要求也在不斷提升。

  針對這一趨勢，形識智能推出了專為光通信核心器件（PLC/AWG 等）打造的高精度、智能化光波導耦合與封裝裝備——PLC光波導耦合裝備。

  該裝備在自動對準的技術框架下，進一步集成了雙六軸協同微米級調校、動態視覺閉環補償與AI智能優化算法，實現了高速精準對光與自動點膠固化的無縫銜接。
