ISSCC2026：相干技術——IMEC-Ghent基于混頻檢測技術實現112Gb/s NRZ 100G PON

  ICC訊   100G PON擴展在強度調制直接檢測（IMDD）鏈路的收發器設計方面帶來根本性挑戰，使用 APD 和 SOA-PIN 接收器的傳統方法存在器件增益帶寬（GBW）乘積限制和嚴重的色散（CD）問題，100Gb/s的CD 引起的相位失真比 50Gb/s嚴重約 4 倍，需要復雜的均衡技術，如FFE和MLSE組合，才能在 12 公里光纖中實現 1e-2 誤碼率。

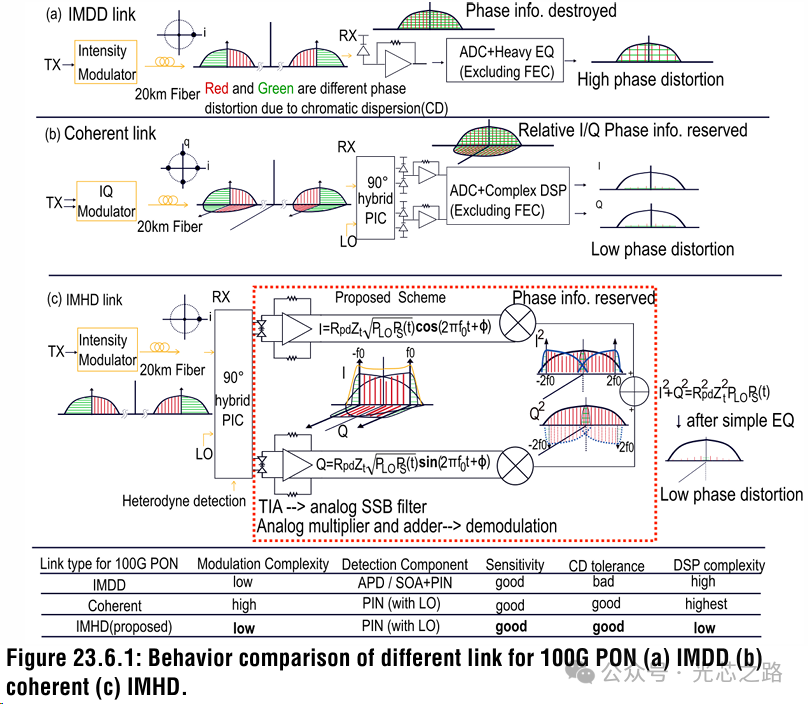

  如圖b，相干調制和檢測通過高階調制和先進DSP實現高速率和強大 CD 容忍性，但其成本、功率和復雜性對于 PON 部署可能過于高昂。

  IMEC-Ghent提出一種基于強度調制混頻檢測（IMHD）的突發模式接收前端架構，提供一種兼具低復雜度、良好靈敏度和強共模抑制能力的方案，如圖c。

  集成接收器通過混頻檢測生成正交中頻（IF）信號，并利用TIA在 3dB 帶寬以下的平坦頻率響應來傳輸SSB-AM的 I/Q 信號。好處是：

  1）這種方法能夠?yàn)V除共模失真的上邊帶，保留相位信息，顯著減少對共模補償?shù)男枨?。通過對 AM I/Q 信號進行平方相加，解調后的基帶信號得到增強，通過抵消作用抑制IF 信號 2 倍中頻附近的相關內容。

  2）該方案消除對復雜相干 DSP需求。

  3）至關重要的是，IMHD 架構能夠支持高效的BM模式。在 TIA 前端，BM 光信號會被下轉換為 BM 單邊帶中頻信號，消除 TIA 輸入端的突然直流漂移，由于 BM 信號引起的共模干擾被全差分 TIA 抑制，允許CAGC和 AOC 路環并行運行，顯著縮短2R穩定時間。

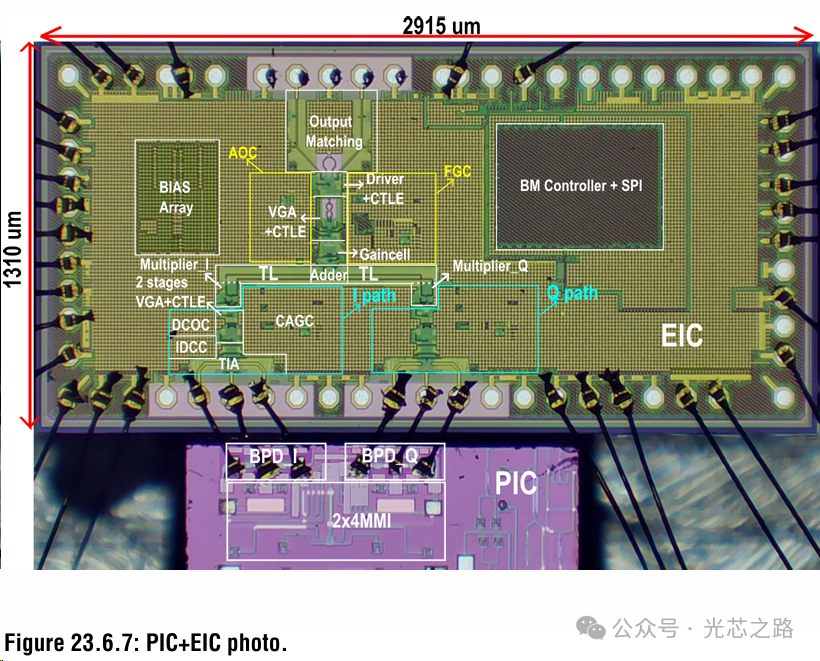

  EIC采用 0.13um SiGe BiCMOS 技術制造，PIC 采用 iSiPP50G 技術制造。PD響應度為 0.9A/W。該接收器在112Gb/s NRZ運行，誤碼率低于 2.4e-4，BM 穩定時間為 23ns，在 1290–1329nm（受儀器限制）波長范圍內，傳輸距離為 20km 單模光纖。

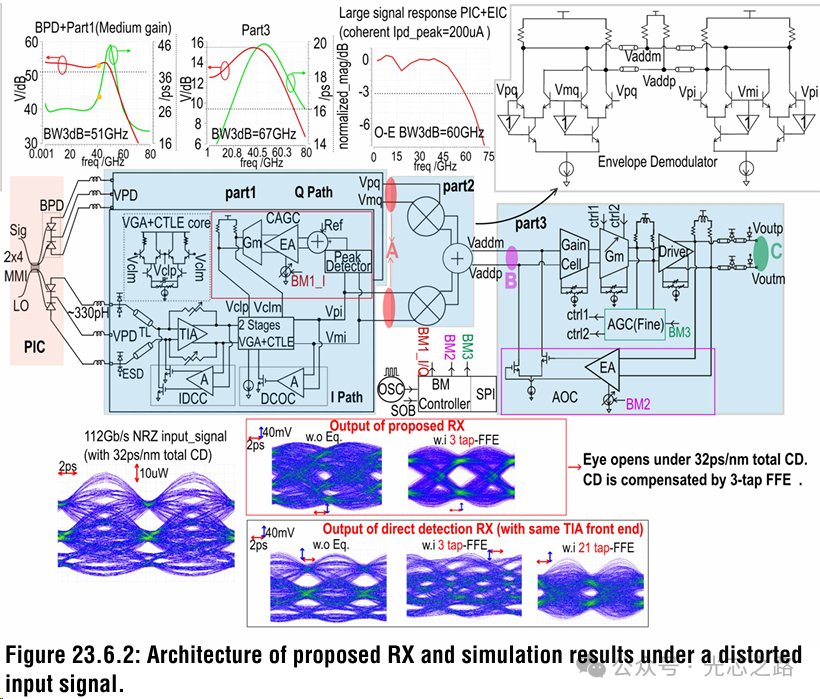

  下圖的上半部分展示所提出的接收前端的電路架構，包括一個 PIC 和一個EIC，其通過線鍵集成在一起，每條線的電感約為 330pH。PIC由一個 O 波段 90度2×4 MMI 和兩對CC-BPD組成。

  EIC包含三個級聯部分：

  1）部分1：TIA+兩級VGAs+CTLE?？烧{(diào) CTLE 使帶寬線性增加，最小化群延遲變化并最大化頻率響應。模擬群延遲變化在 1GHz~40GHz之間為 2ps。SSB I/Q 中頻信號從 -40GHz~40GHz傳輸。在IQ 通路中，還有一個輸入直流電流控制（IDCC）環路用于去除共模直流電流，以及一個直流偏移消除（DCOC）環路來平衡由于不匹配而產生的直流電平。

  2）部分 2：由兩個吉爾伯特乘法器和一個電阻加法器實現的包絡解調器。由于 PIC物理通道間距限制，I Q 路的吉爾伯特乘法器彼此相隔 750mm。源終端電阻用于吸收由于電阻加法器造成的不匹配阻抗所引起的反射。

  3）部分 3：后線性放大器和混合均衡器。差分串聯電感和CTLE均衡協同作用，使后級放大器的帶寬在仿真中提升至67GHz。包括 PIC 和 EIC 在內的模擬光電帶寬為60GHz。

  下圖下半部分展示在 112Gb/s NRZ 下，使用 20km SMF 且 CD=1.6ps/(nm*km)條件下，未考慮噪聲時IMHD RX和DD RX的模擬輸出。

  在 DSP 中使用 3 級 FFE，IMHD RX可以補償由 CD 引起的相位失真，而 DD RX輸出則嚴重失真，使用 21 級 FFE 后僅能達到 40mV 的開眼度。

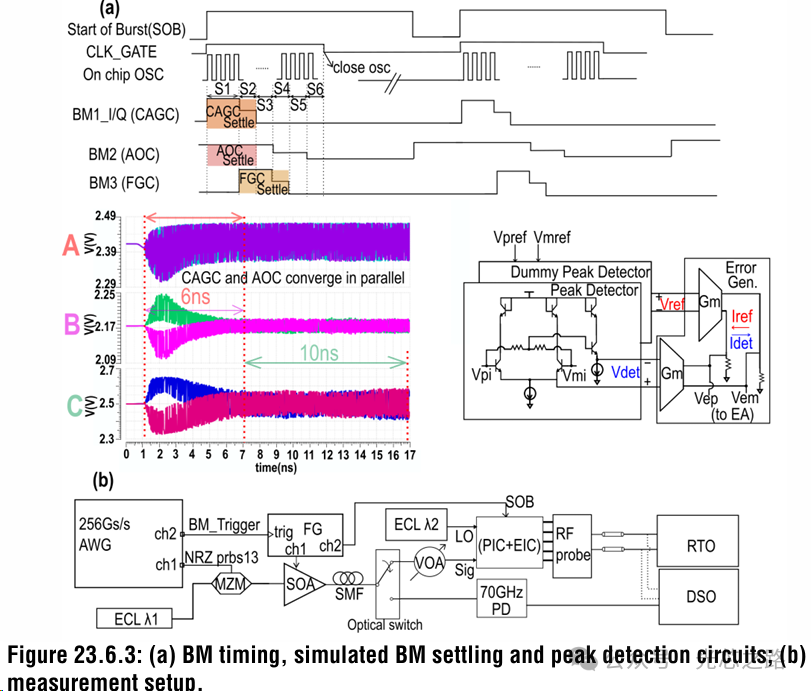

  如圖所示，為了實現快速且準確的 BM 穩定，進行適當?shù)臅r(shí)序和環路帶寬控制。另外AGC（FGC）環路，用于適應來自不同 ONU 發送端的不同的消光比（ER）。

  在 S1 和 S2 期間，CAGC 和 AOC 環路在高帶寬模式下并行工作，并在 S2 結束時收斂，需要 6ns。FGC 環路在 S2 和 S3 中快速調整，需要 10ns。AOC 環路在 S6 中切換到低帶寬模式，以減少功率損失。

  下圖展示連續模式和突發模式接收的測試環境。

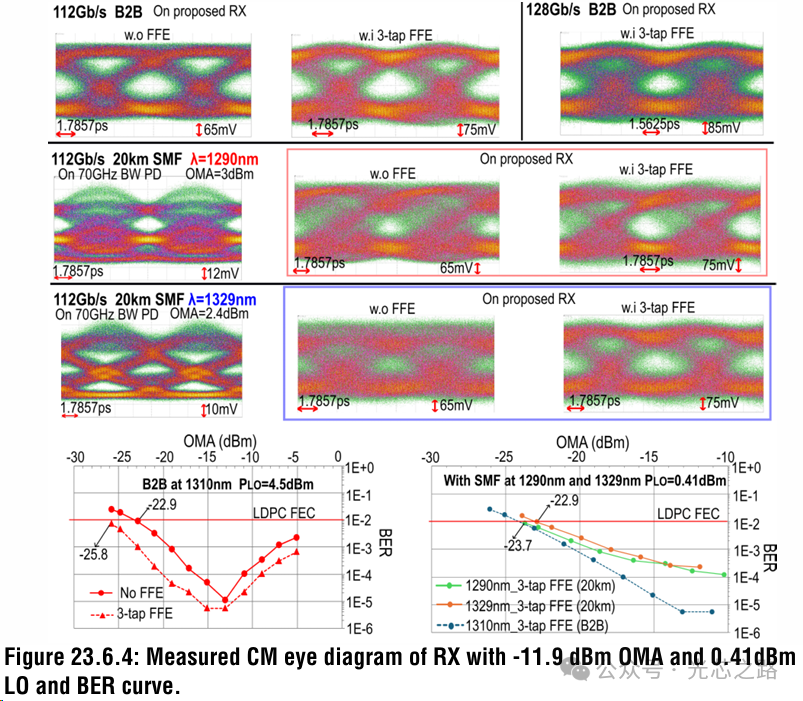

  下圖展示 NRZ 信號連續模式接收的測量眼圖和BER，使用4.5dBm 的波導 LO，在112Gb/s NRZ 模式下測試。

  在遵循 50G PON 的 LDPC FEC BER 限值 1e-2情況下，不使用均衡器時，RX 在B2B下實現-22.9dBm靈敏度，在實施 3 級 FFE 后，OMA 提高到-25.8dBm。

  在 20km光纖傳輸后，采用3 級 FFE 后，1290nm 和 1329nm 的OMA分別為-23.7dBm 和 -22.9dBm。

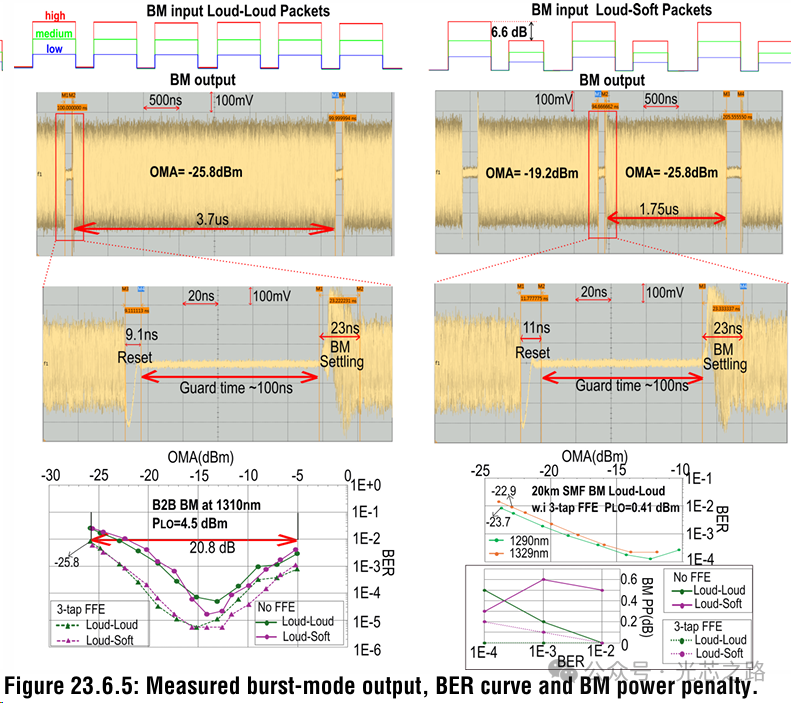

  下圖展示在強信號（LL）和強弱混合信號（LS）下的BM 穩定波形和誤碼率曲線。最長收斂時間為 23ns，OMA 為 -25.8dBm。無論 LL 還是 LS，誤碼率為 2.4e-4。

  與 B2B CM接收相比，在無 FFE情況下，在誤碼率為 1e-2 時，LS BM的功率損失（PP）為 0.5dB。

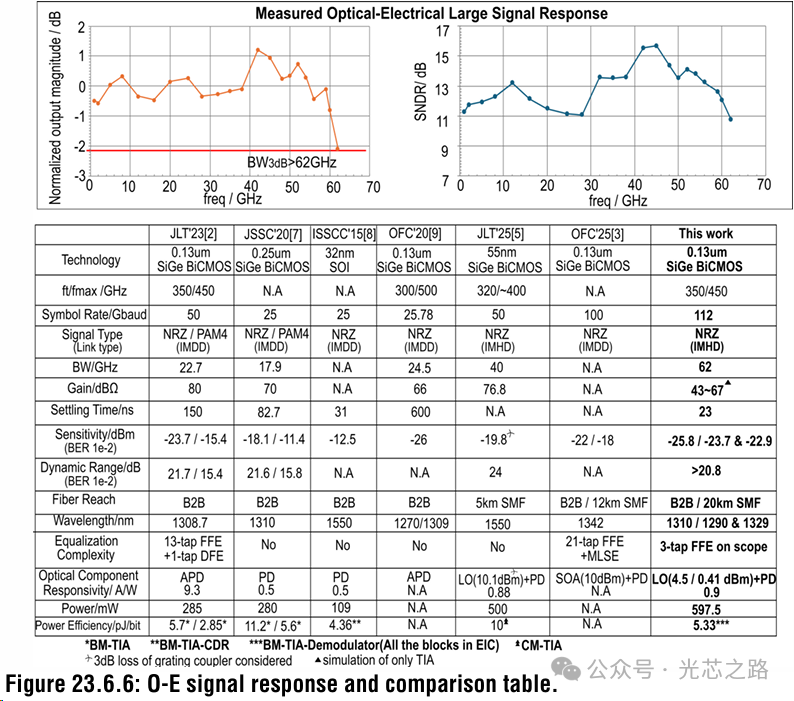

  為了表征 O-E 帶寬和解調信號的質量，下圖給出測量的62GHz OE頻率響應和接收端的SNDR高于11dB。

  通過對比，這項工作實現112Gb/s BM NRZ 信號檢測，穩定時間為 23ns，動態范圍大于 20.8dB，接收 OMA 為 -25.8dBm。

  參考文獻【1】A 112Gb/s NRZ Heterodyne Detection 23ns Settled Burst-Mode RX with CD Suppression and Envelope Demodulation for 100G PON Cheng Wang, Ye Gu, Gertjan Coudyzer, Shengpu Niu, Jing Zhang, Xin Yin imec - Ghent
