關于OFDR設備開機到出圖的5個關鍵操作步驟

  一、設備連接

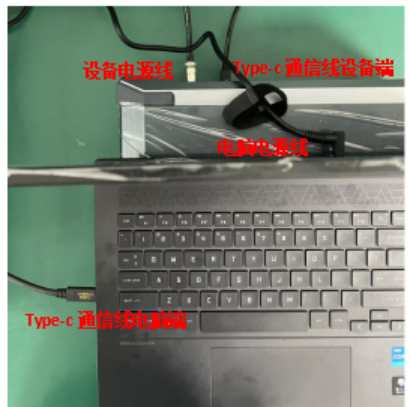

  OFDR設備分為OSI-S（靜態）和OSI-D（動態），共有設備和筆記本電腦的電源線各一套、Type-數據C線（注意：Type-C線要接在第一個接口中），動態設備在使用時還需要連接引纖盒，使用多通道時則需要連接光開關。

  二、開關機順序

  特別注意在使用設備時，先打開筆記本，待進入系統桌面后，再開啟設備，等待設備預熱5-10分鐘，再打開測試軟件。

  關閉設備時，同樣要先關閉筆記本，確認筆記本完全關閉后再關閉設備。

  如不按照上述操作進行，會導致設備無法正常使用。

  三、OFDR曲線判斷

  正常OFDR曲線：

  如下圖1所示為正常OFDR曲線，參考曲線筆直、平滑，尾端反射與參考曲線差值在35dB以內，并且底噪信號與參考曲線差值大于8dB，曲線長度與實際長度相同。

  圖1：正常OFDR曲線

  異常OFDR曲線：

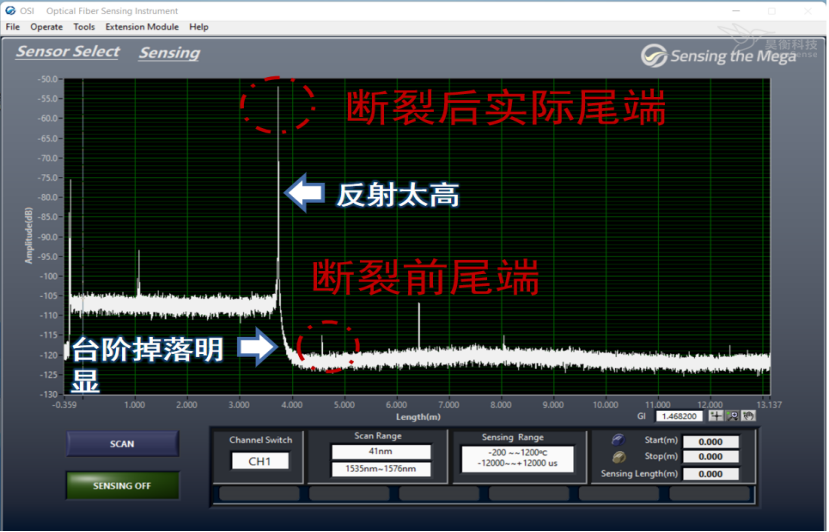

  光纖斷裂后曲線，會出現測試長度與實際長度不符，斷裂處出現高反射。

  圖2：異常OFDR曲線

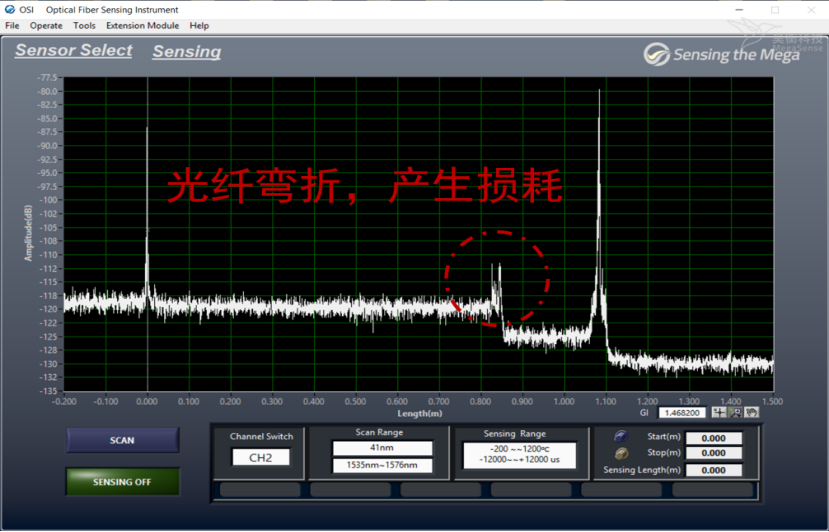

  鏈路出現損耗，可以看到產生損耗位置光纖信號下降，出現一個小臺階，可造成此現場的原因有：光纖彎折、熔接點損耗過高、光纖接頭臟。觀察OFDR信號與底1.9噪信號差值是否大于8dB，若大于8dB則可正常進行測試，若小于8dB則該傳感段測試性能會下降，需對異常點進行處理。

  圖3：光纖彎折損耗曲線

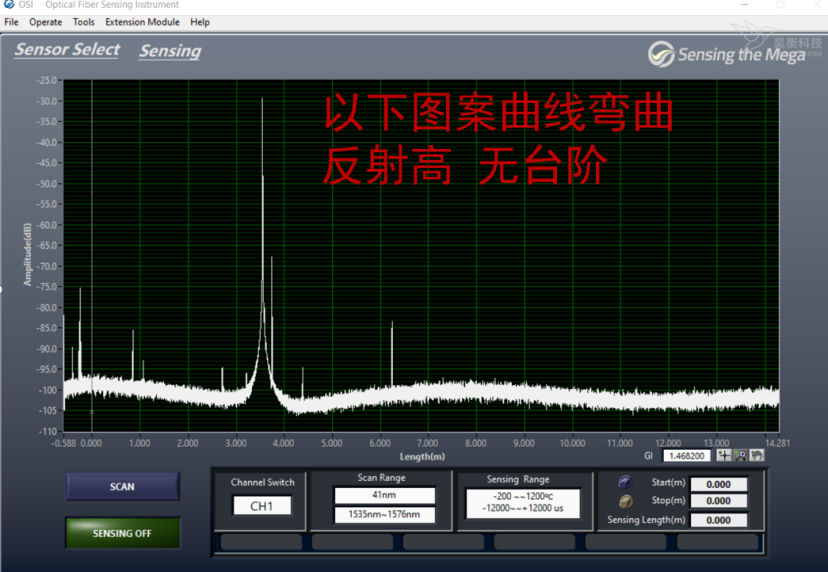

  圖4為尾端反射過高，尾端反射過高導致OFDR參考曲線異?，F(xiàn)象，無明顯臺階，此時無法進行正常傳感，需對尾端處理。

  圖4：尾端反射過高導致OFDR參考曲線異?，F(xiàn)象

  四、參考的保存和導入

  OFDR設備測試所得的應變與溫度，均為相對于參考值的變化量，故而參考值的選取至關重要。以下將介紹兩種軟件的參考保存和導入方法。

  靜態軟件：

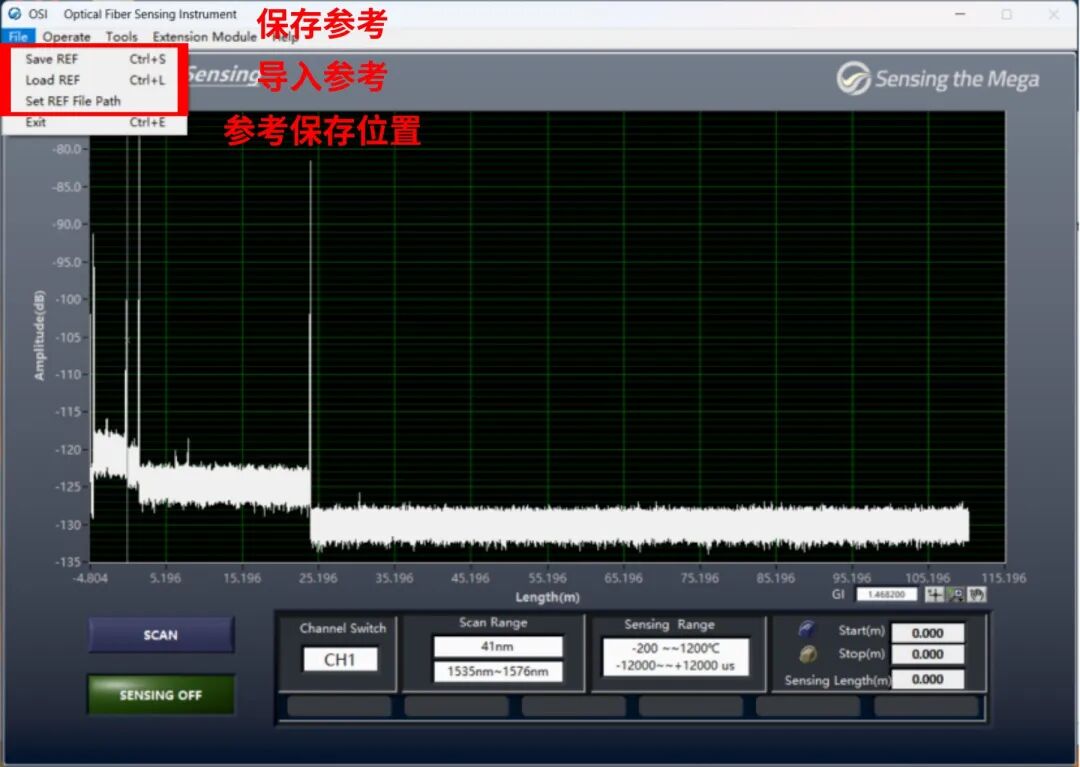

  打開OSI-S軟件，點擊SCAN出現OFDR曲線，若以當前狀態為參考進行測試，①設置傳感段長度②設置參考保存位置③保存參考。

  若使用之前參考，①設置參考所在文件夾位置②導入?yún)⒖肌?

  動態軟件：

  打開OSI-D軟件，設置通道數、長度和模式，點擊SCAN出現OFDR曲線，設置傳感段和空間分辨率后再次點擊Scan完成參數設置，點擊Sensing進入傳感界面，點擊Start后軟件將自動保存參考至桌面Data文件夾中，如有多組參考文件需要保存，記得每次保存一組參考文件后及時拷貝留存，避免下次保存參考時覆蓋數據。

  若需使用之前參考，點擊左上角導入?yún)⒖?，默認讀取桌面Data文件夾中保存的參考文件，需注意導入?yún)⒖记靶柙O(shè)置好對應的傳感模式（Mode1、Mode2、Mode3），若當前設置模式與導入?yún)⒖疾灰恢聲?huì)提示導入模式出錯，導入失敗。成功導入?yún)⒖己螅冱c(diǎn)擊SCAN即可進入Sensing界面進行測試。

  五、數據保存與處理

  靜態軟件：

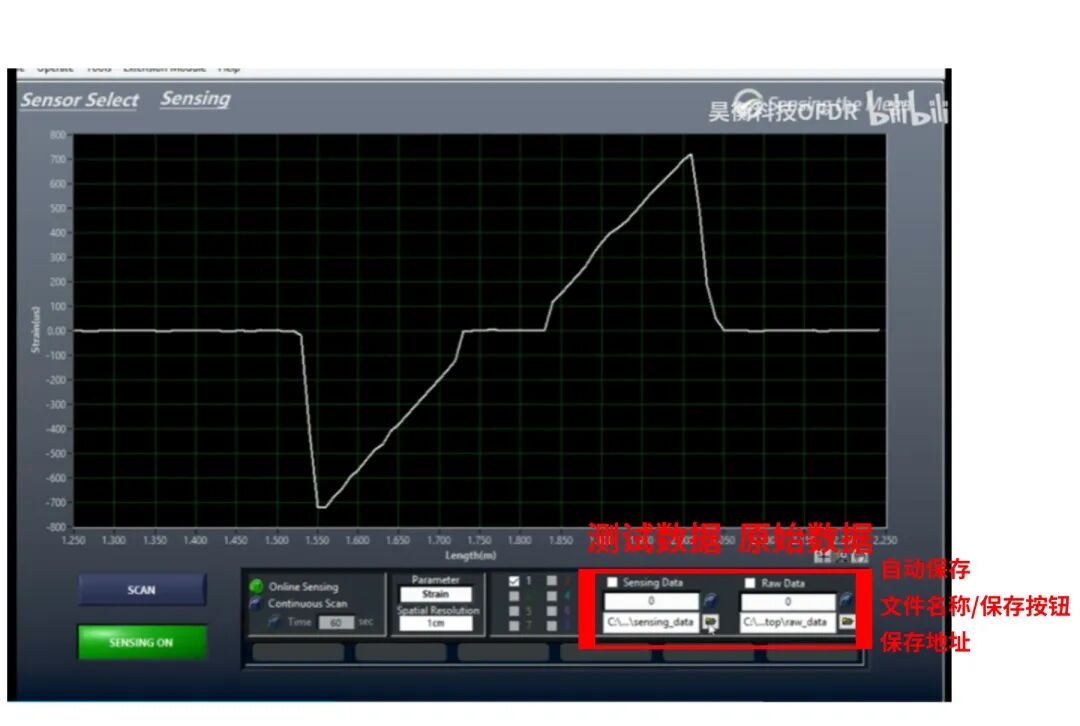

  靜態軟件進行數據保存時點擊下方框中的按鈕手動保存，保存前可對數據名稱進行修改，若需要自動保存可勾選按鈕，每次Scan后自動保存并以時間格式命名。

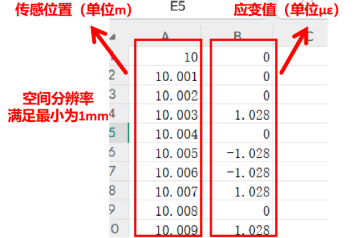

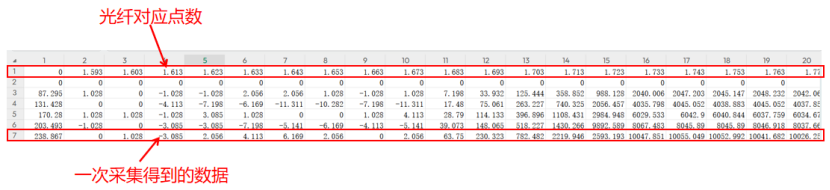

  靜態軟件可保存測試數據和原始數據，測試數據為TXT格式，可直接用EXCEL打開，打開后如下圖。

  原始數據為OSI格式，需使用靜態后處理軟件Post sensing處理為TXT格式后打開。Post sensing操作步驟如下：

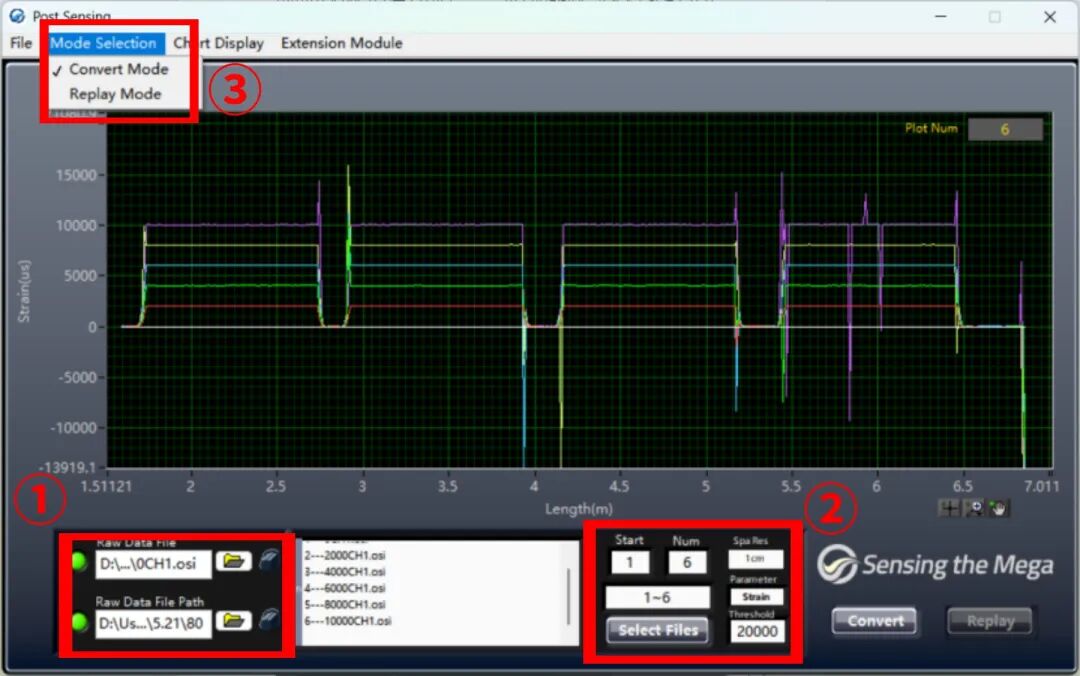

  ①上方設置參考文件，可導入測試中某一組原始數據作為參考；下方放入測試數據存放文件夾，點解右側兩個按鈕亮綠燈為導入成功。

  ②點擊Select Files后，左邊方框內會有識別到的文件數量，可以設置起始文件編碼、需處理數據量、空間分辨率、測量參數及閾值，再點擊convert即可進行轉換。

  ③點擊左上角，切換為Replay Mode。

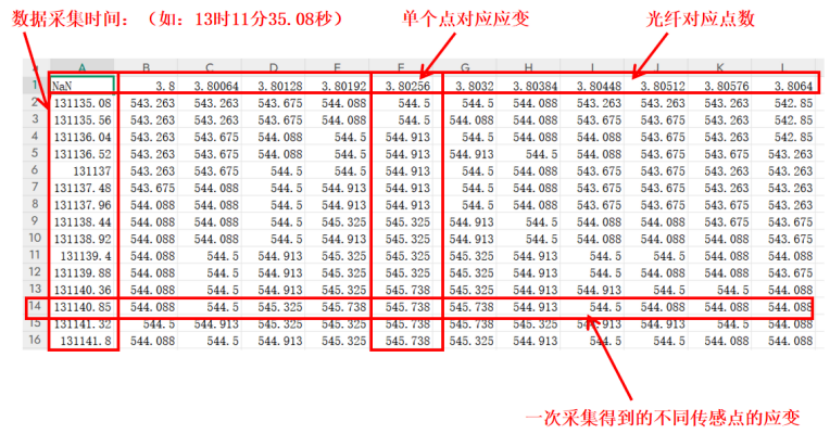

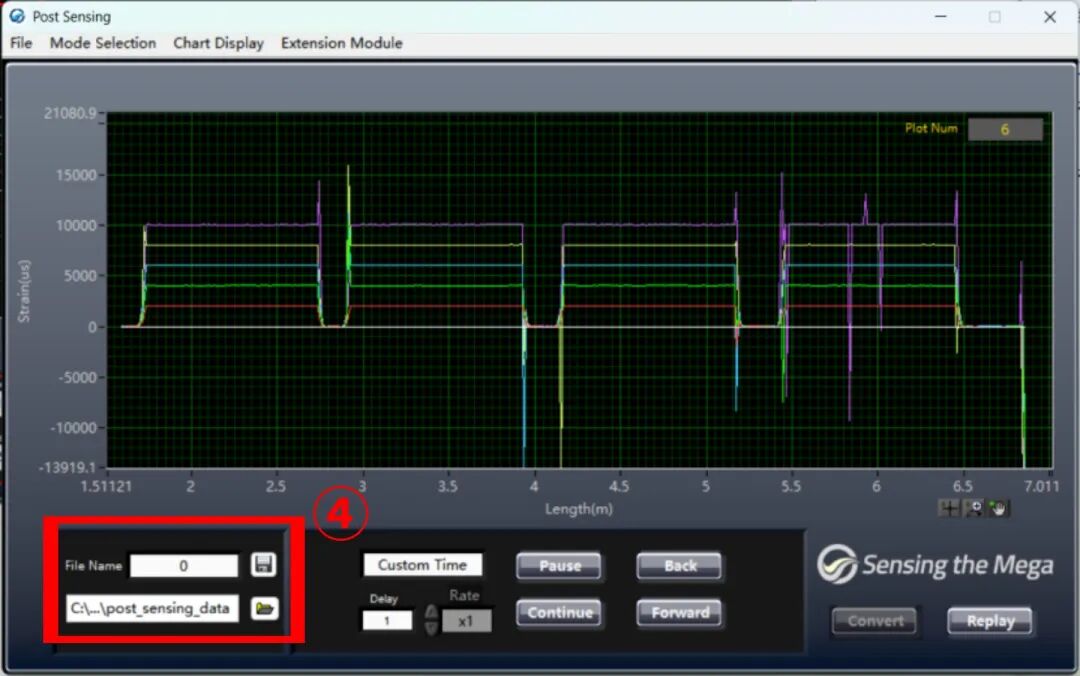

  ④設置文件名稱和保存地址，即可保存轉換后的數據。界面中間可對數據進行回放，轉換后數據打開如下圖所示。

  動態軟件：

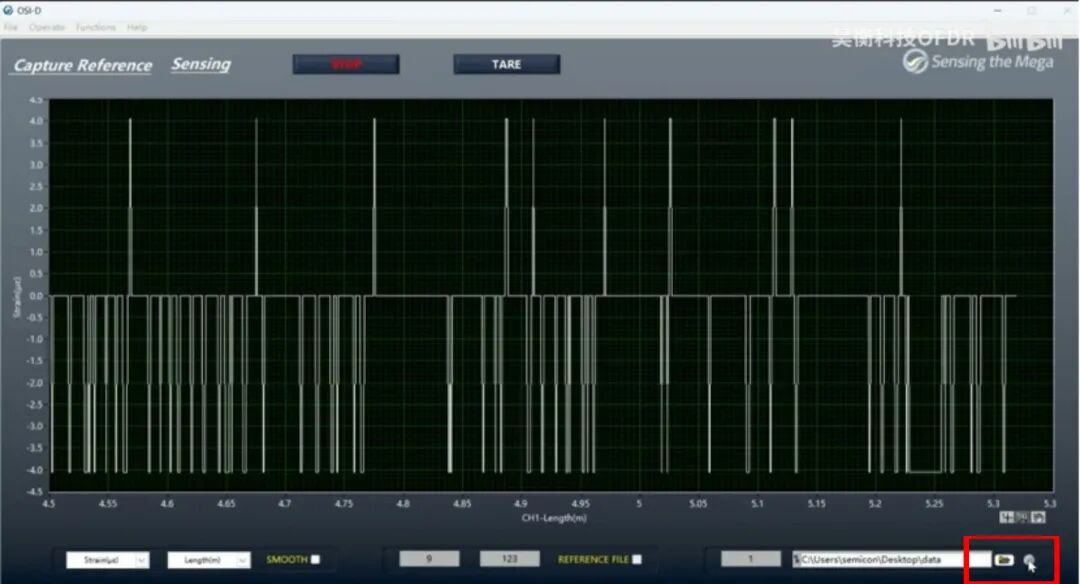

  動態軟件數據保存需點擊右下角按鈕，變?yōu)榘咨凑诒４鏀?shù)據（開始測試后不會自動保存，需要手動點擊保存按鈕才開始保存）。

  動態軟件保存數據為osi格式，需使用Data convert處理后打開查看。操作步驟如下：

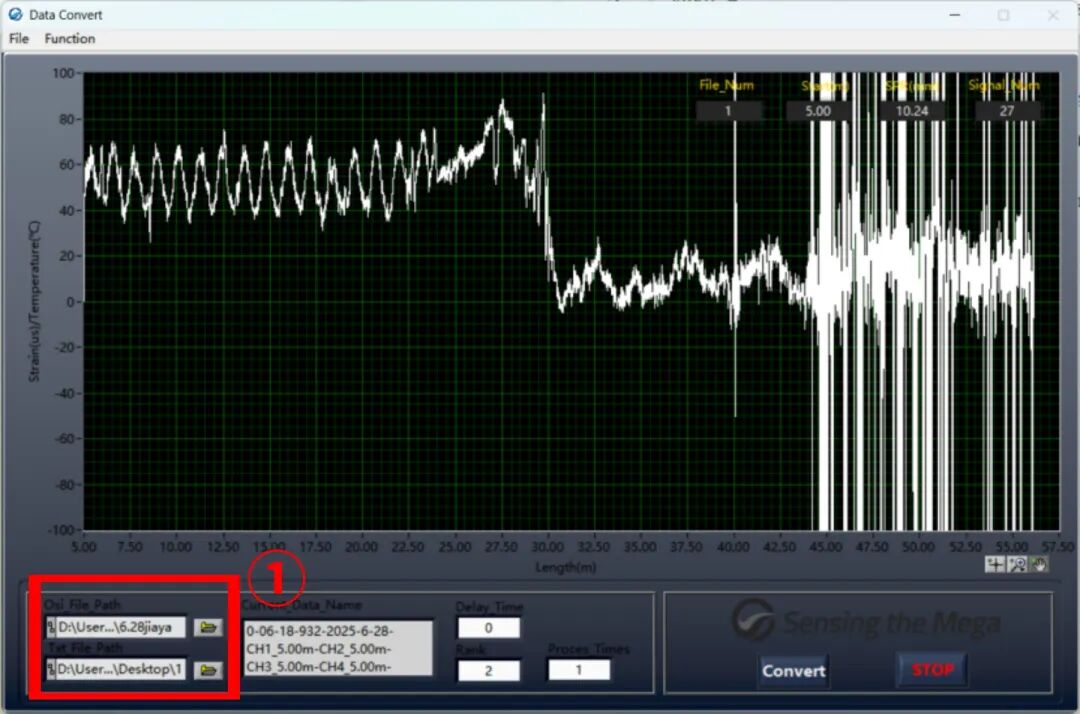

  ①紅框處上方為存放數據的待處理文件夾，下方為處理后數據的保存路徑，均設置后點擊convert即可等待數據轉換完成，轉換后數據打開如下圖所示。
